HONDA GROM(2016 JC61)にUSBポートをつけたよ!
どこからアクセサリ電源を取ろう?
その辺の配線から、テスター当てて適当にエレクトロタップとか直接分岐で引っ張ればええかーという考えでしたが、最近のバイクにはアクセサリー電源コネクタというのがあるようで…
「変換コネクタを使う」などという、ヒヨりっぷりを発揮しました。
グロムちゃんには、KIJIMA ACC分岐ハーネスキットHM090 4極タイプが使えるようです。
KIJIMA ACC分岐ハーネスキットHM090 4極タイプ| Amazon.co.jpこういうやつです↑車両のコネクタを延長するハーネスですね。ACCとGNDがギボシ加工されています。今回は使いませんが、常時電源もこのコネクタから取り出す事ができますYO。Amazonで945円でした。高いとみるか安いと取るか…は神のみぞ知る。
カウルを外す
ACC電源取出用端子は、車体左側にあります。左のカウルを外しましょう。この塊ごと、はずします。
シートを外して、ネジ1本外す。

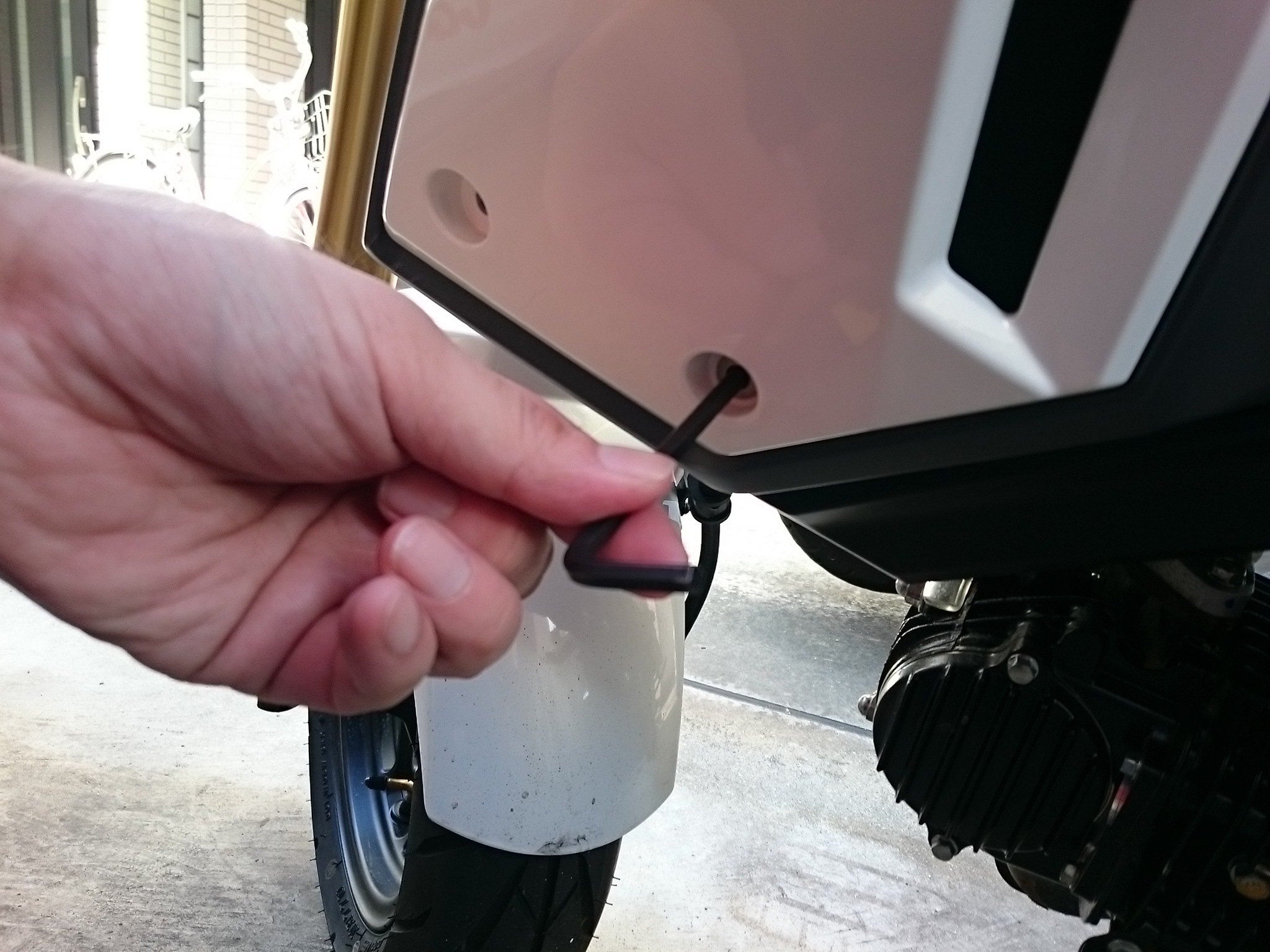

車両前から、ネジ1本とプッシュリベット2つ。
プッシュプラリベットは真ん中のピンを、細い棒で押し込めば抜けるようになります。力ずくではずそうとして、壊したりする事のないように(^_^;

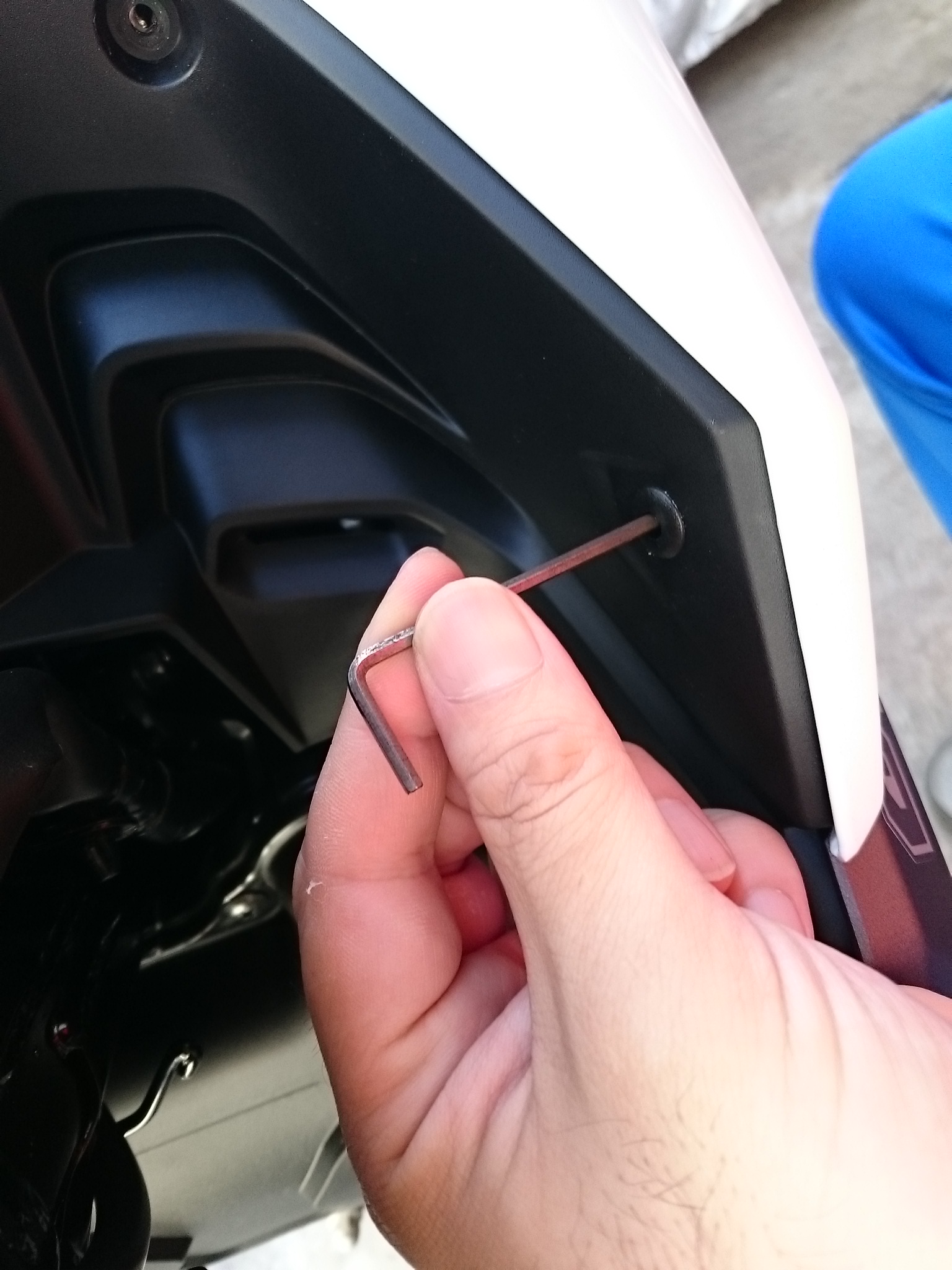

六角レンチでカウルビスx3をはずす
これで外れると思いきや…リアテールも微妙にかみ合っており、10mmボルトを2つ外してずらす必要がありました。
写真取り損ねたので…m(__)m
矢印部分あたりにある2本のM10ボルトを外します。
これでとりあえずカウルが外せる状態になりました、後はクリップで留まっている+はめ合わせで固定されていますので、注意しながらゆっくり外しましょう。カウルは粘度のないプラスチックなので無理に引っ張ったりすると簡単に割れてしまうとおもいます…cheap!!

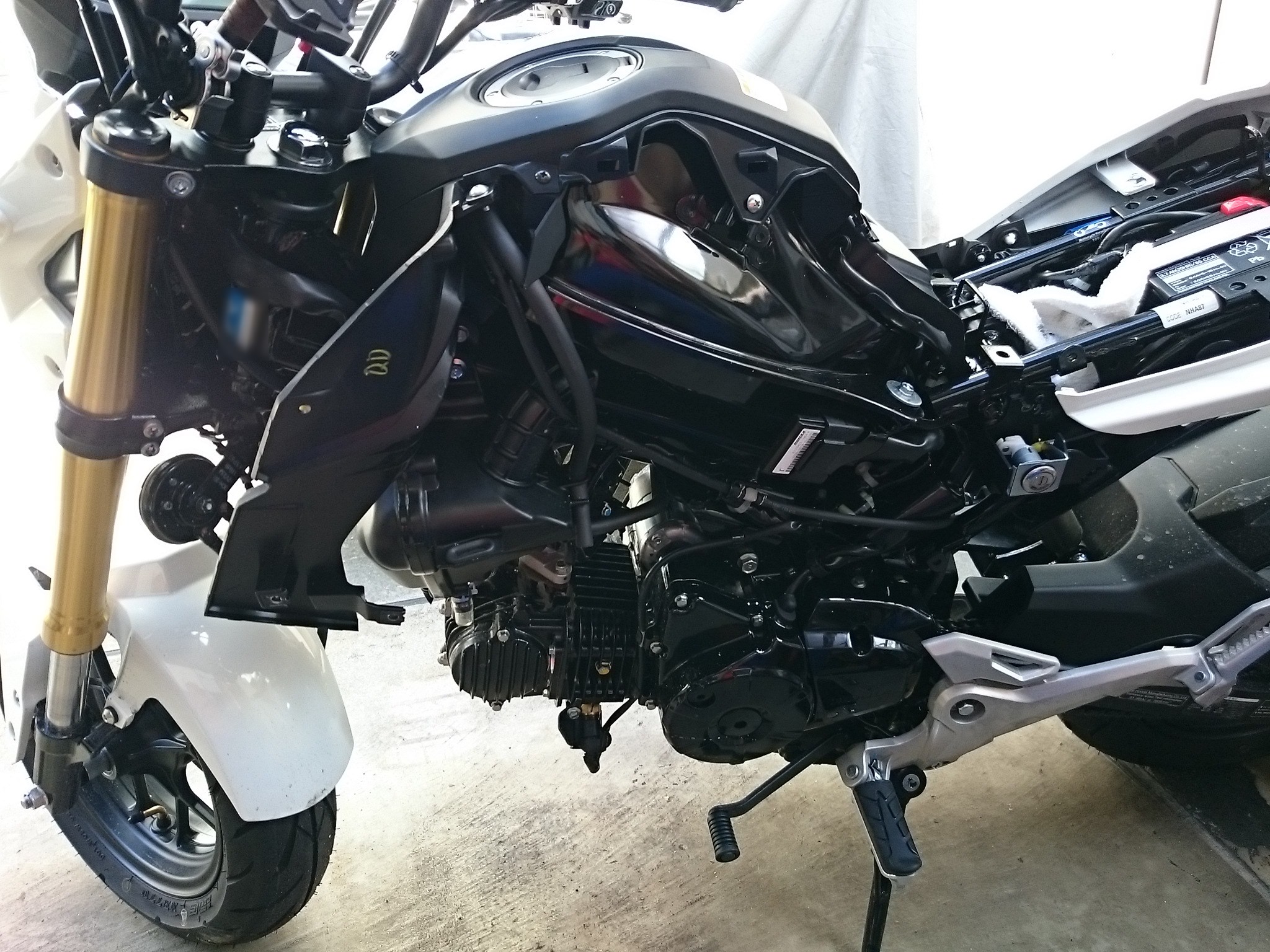

カウルが外れました( ^o^)ノ
いやあ、シンプルでいじりやすそうですね( ^o^)ノ
固定用のハーネステープを切ります
コネクタ登場。(キャップがついてます。)
防水用のキャップがついています。外した後の写真です。外したキャップはハーネス延長コネクタのほうにかぶせておきましょう。
一応ヒューズを入れておきます。
適当なヒューズケースが合ったのでギボシ加工して間に噛ませます。ヒューズはシガーチャージャにセットされてたのをつかいました。
敗戦…じゃなくて配線処理

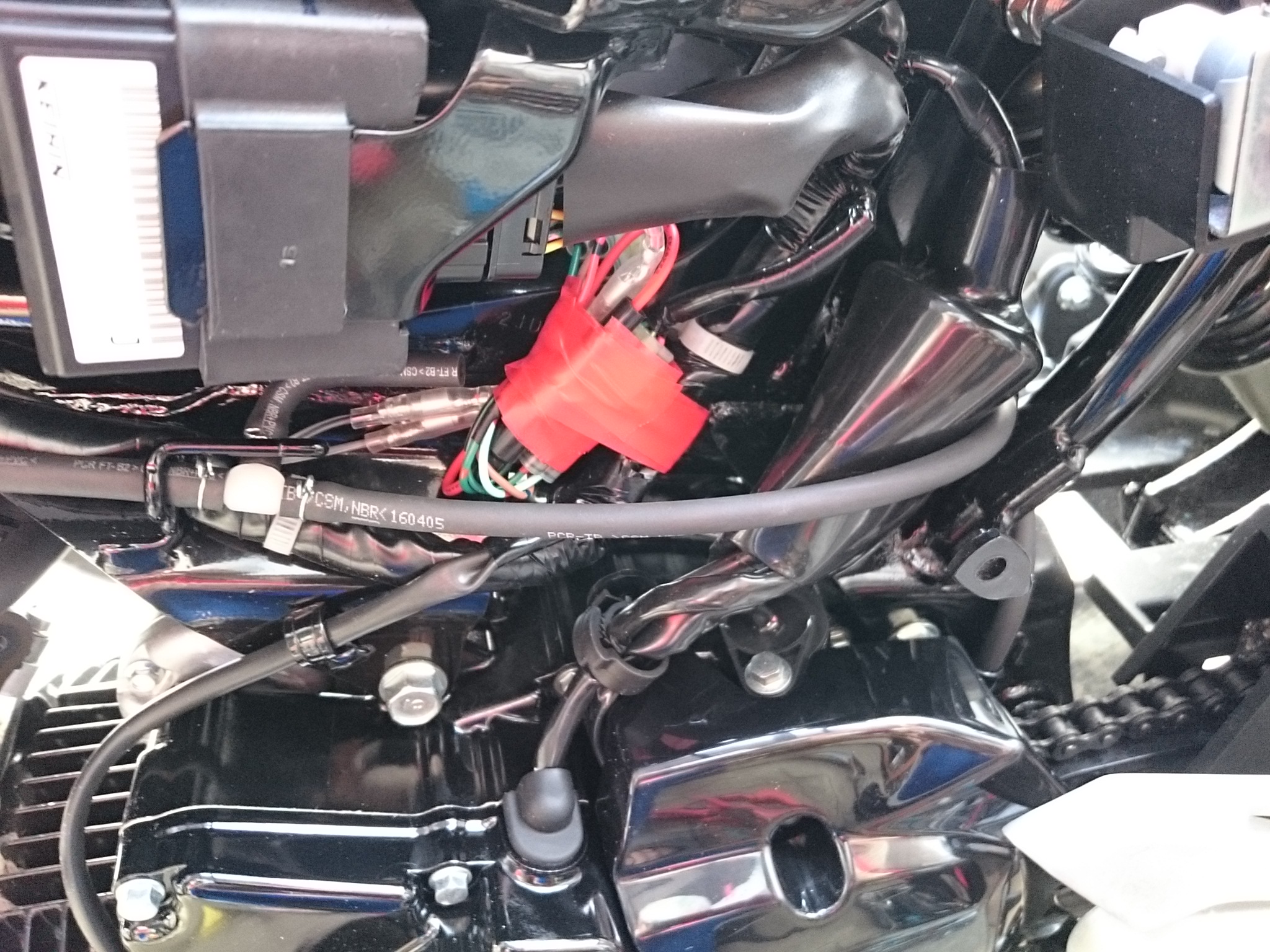

ハンドルから引っ張ってきた配線とコネクタから出したアクセサリ配線を接続。あとはキレイにたばねて、元々コネクタが固定されていたところ付近にテープで固定。
固定出来たらカウルを戻しましょう。車体側はこれで完了。
ハンドルへの固定

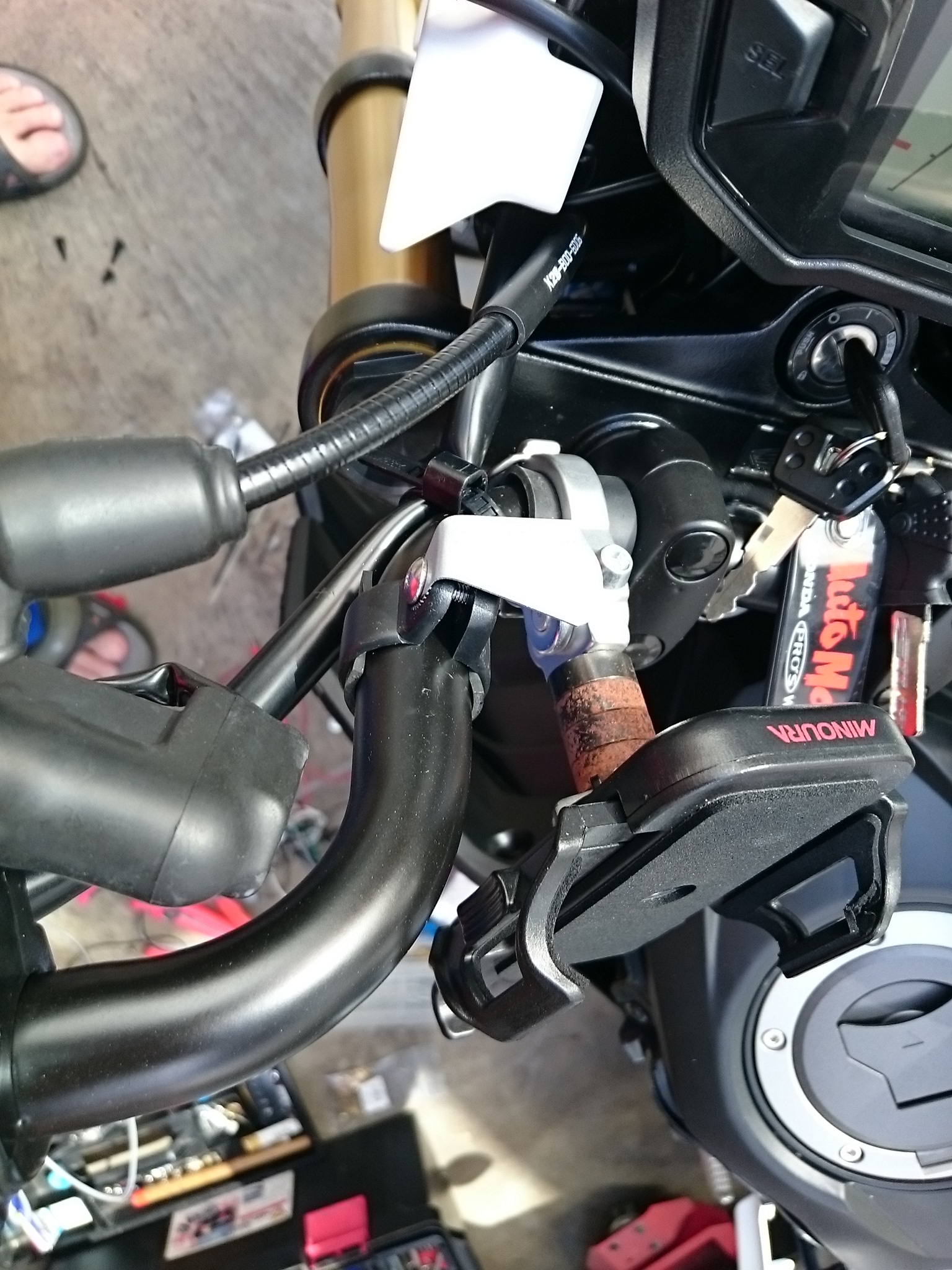

ハンドルに、適当なステーをつけます。100均の自転車コーナーにあった、ライトについていたハンドル固定用のパーツを適当に加工して、これまたその辺に転がっていた適当な金属板でステーにしました。あとはそのステーに内装用両面テープで無理矢理固定すればとりあえずは大丈夫…w

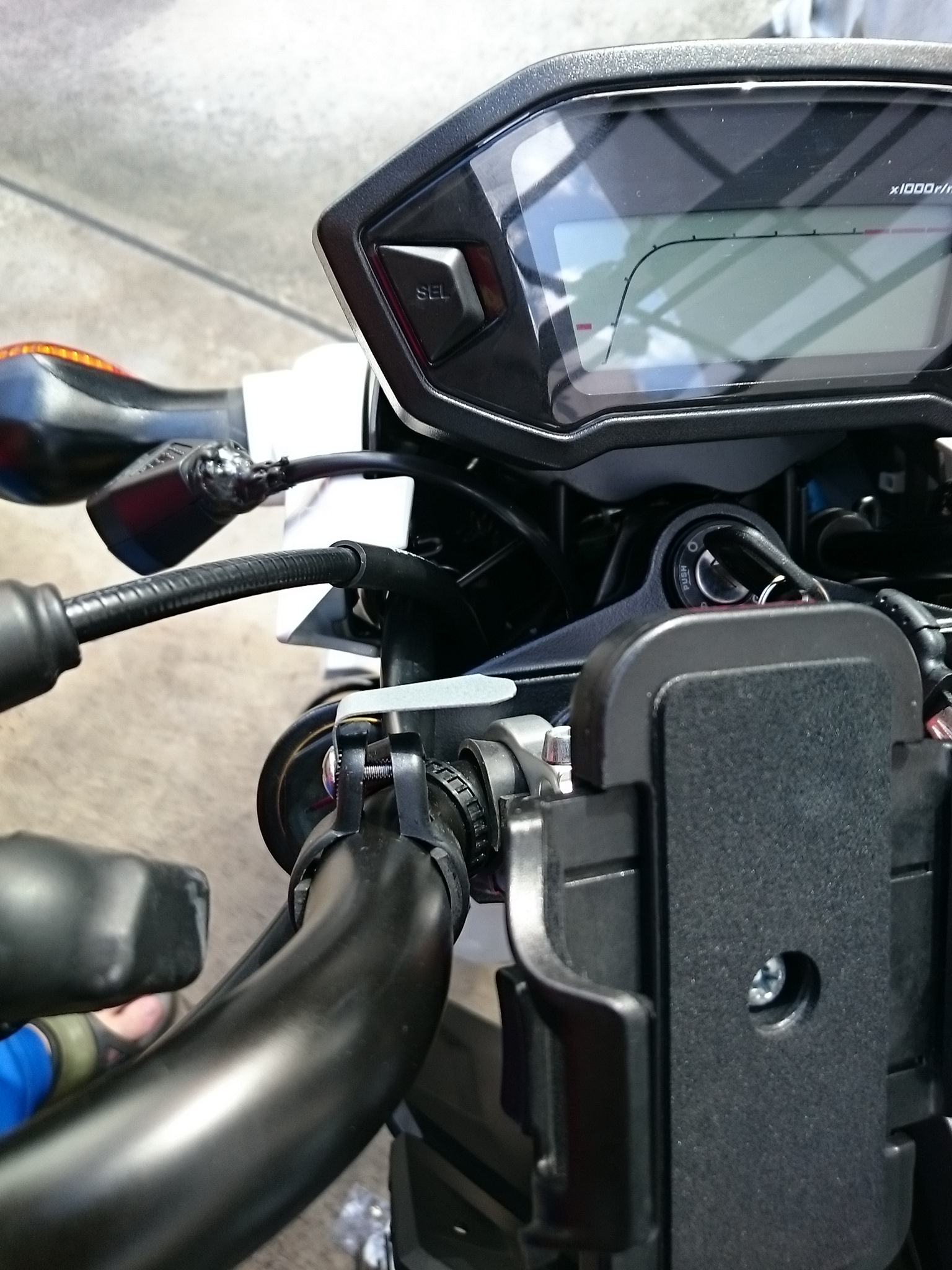

何とか固定する事ができましたっと。
充電出来ることを確認しました!
ステーがちょっと頼りないのでそのうち改良しますが、とりあえず、これでスマホの電池を気にせず、どこまでも行けるようになりました( ´▽`)
※この日、暑すぎて、わかりやすい写真を撮るのを怠ったのでわかりづらい記事ですがお許しくださいm(__)m
